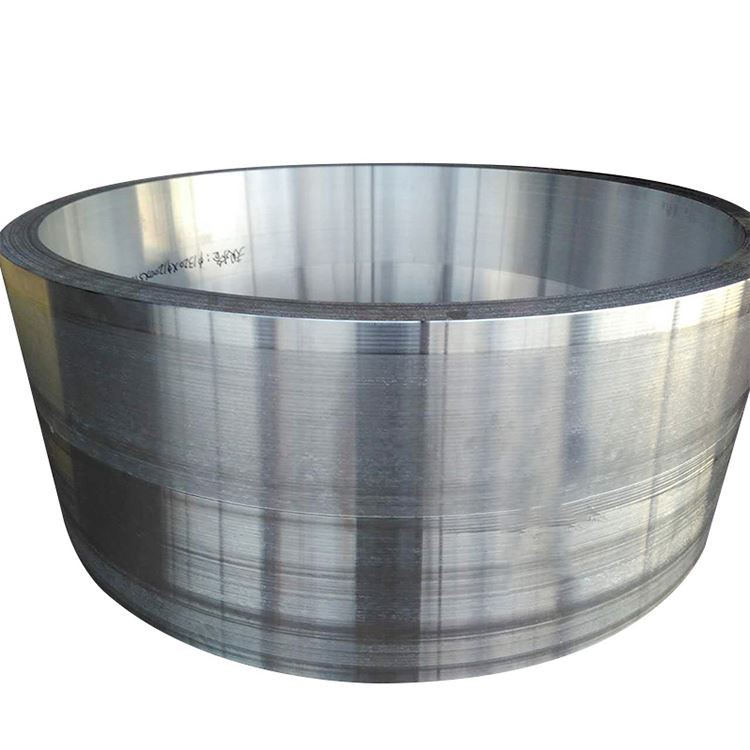

Aliatge d'alumini de gran diàmetre Anells forjats

Els anells forjats d’alumini d’alumini de gran diàmetre són components estructurals d’alt rendiment indispensables a la indústria moderna, àmpliament utilitzats en camps que exigeixen requisits estrictes per a la força, la duresa, la fiabilitat, l’estabilitat dimensional i el lleuger . Aquests anells normalment es fabriquen a partir de diversos graus d’aliatges d’alumini mitjançant processos de forja precisos, amb un enrunatge de centenars de mil·limet Diversos metres i, corresponent, augmenten el gruix de la paret i l'alçada . La forja imparteix propietats mecàniques superiors, una estructura interna altament densa i un flux de gra optimitzat al llarg de la circumferència de l'anell, permetent un excel·lent rendiment en condicions de funcionament extrems .

Graus d'aliatge d'alumini comuns:

Sèrie de gran resistència (e . g ., 2024, 7075, 7050): S'utilitza principalment en camps aeroespacials, militars i altres amb una proporció de força extrema a pes .

Sèrie corrosió resistent/soldable (e . g ., 5052, 5083, 5a06): Aplicat àmpliament en enginyeria marina, dipòsits d’emmagatzematge criogènic, vaixells a pressió i altres àrees que requereixen una alta resistència a la corrosió, soldabilitat i duresa criogènica .

Sèrie estructural general (e . g ., 6061, 6082): Apte per a estructures generals d'enginyeria, força d'equilibri, maquinària i cost .

Procés de forja premium per a anells de gran diàmetre: Produir anells forjats d’aliatge d’alumini de gran diàmetre és un procés intensiu en tecnologia i d’equipament, amb especial èmfasi en la qualitat interna i la uniformitat microestructural:

Fondre i preparar el lingot:

Es seleccionen elements primaris d'alumini i aliatges d'alta puresa .

Tecnologies avançades de fusió, refinament, filtratge i desgast (e . g ., SNIF, degassing de buit, agitació electromagnètica) per assegurar-se que la neteja de fosa ultra-alta, minimitzant les inclusions i el contingut de gas .

Els sistemes de colada de gran chill directe (DC) s’utilitzen per produir lingots de gran diàmetre amb dimensions estables i estructura interna uniforme, complint els requisits per a la posterior forja a gran escala .

Tractament d’homogeneïtzació a l’ingot:

Els grans lingots experimenten una durada de llarga durada (normalment desenes d’hores), un tractament de recobriment d’homogeneïtzació en diverses etapes per eliminar la macrosegregació, assegurar una distribució més uniforme d’elements d’aliatge i millorar la ductilitat de l’ingot, preparant-los per a la forja posterior a gran escala .}

Preparació i inspecció de factures:

Condicionament de la superfície (escalpeig o fresat) Per eliminar els defectes de la superfície .

Es realitza una inspecció ultrasònica estricta per assegurar -se que el lingot estigui lliure de defectes interns que puguin afectar la qualitat de forja i el rendiment final del producte (e . g ., esquerdes, porositat, inclusions grans) .

Preescalfar: el lingot o la preforma s’escalfa uniformement al rang de temperatura de forja precís per assegurar la ductilitat òptima i la deformació uniforme durant la conformació .

Seqüència de forja:

Molest i pre-forja: El lingot està sotmès a operacions multi-direccionals, múltiples i molestes en grans premses hidràuliques per desglossar l'estructura de la tanca, eliminar els grans grans i formar una forma de preforma adequada (e . g ., disc o crepe) .

Perforar: Es forma un forat central a la premsa punxant o ampliant el material sobre un mandrí, creant una estructura anell preliminar . Aquest procés compacta encara més el material i perfecciona la microestructura .

Formació de rodatge d'anells: Això és crucial per formar anells de diàmetre gran . en grans màquines de rodatge verticals o horitzontals, augmentant el diàmetre de l’anell mentre redueix el gruix de la paret i l’alçada . enrotlla Millorar significativament les propietats mecàniques circumferencials i millorar la densitat de material .

Acabat de forja (opcional): Per a anells amb formes més complexes o requisits de precisió dimensionals extremadament alts, es pot realitzar una conformació final en grans premses de forja de matrius per obtenir dimensions geomètriques precises i bon acabat superficial .

Tractament tèrmic:

Segons el grau d’aliatge i els requisits de rendiment final, es realitzen el tractament de solucions, el tractament i l’envelliment (per a aliatges tractats amb calor) o el tractament d’estabilització (per a aliatges no tractats per calor) . Els processos de tractament tèrmic són crucials per a la uniformitat microstructural i el control de l’estrès dels anells de gran diàmetre, possiblement requerint un medi de refrigeració especial i un mètode de refrigeració per assegurar-se un refrigeració d’uniformitat i reduir el refrigeració de reserva i reduir el refrigeració de respostes i reduir el refrigeració de respostes i reduir el refrigeració de respostes i reduir el refrigeració d’uniformament i reduir el refrigeració d’uniformament i reduir el refrigeració de la uniformació i reduir els mètodes de refrigeració i reduir els mètodes de refrigeració i elimentació. Estrès .

Acabat i inspecció:

Deburament, redreçament, inspecció dimensional, xecs de qualitat de la superfície, etc .

Finalment, es realitza proves completes no destructives (e . g ., ultrasons, penetrant, corrent eddy) per assegurar que la qualitat interna i superficial del producte compleixi completament els estàndards i els requisits de clients .

Les propietats mecàniques dels anells forjats d’alumini d’alumini de gran diàmetre depenen del grau d’aliatge seleccionat, del temperament del tractament tèrmic i de l’optimització del procés de forja . generalment, els anells forjats ofereixen els avantatges següents:

Interval de rendiment típic (segons l'aliatge i el temperament):

Força de tracció definitiva: 170 MPA - 600 MPA

Força de rendiment (0,2%): 60 MPa - 550 MPA

Allargament: 7% - 28%

Duresa: 40 HB - 180 HB

Força de fatiga: 70 MPa - 200 MPA

Duresa de fractura (k1c): 20 mPa√m - 45 mPa√m

La microestructura d’anells forjats d’aliatge d’alumini de gran diàmetre és la garantia fonamental de les seves excel·lents propietats macroscòpiques:

Característiques microestructurals clau:

Estructura de gra i flux de gra:

Després de forjar, sobretot el rodatge d’anells, es trenquen i es reorientats els grans de fosa gruixuts, formant grans recristalitzats i/o allargats allargats grans alineats amb la direcció de deformació principal .

El flux de gra és una característica única dels forjaments, referint -se a l'estructura fibrosa formada per grans de metall interna durant la deformació de plàstic al llarg del contorn i la direcció de tensió . en anells de forja de gran diàmetre, el flux de gra es distribueix uniformement al llarg de la circumferència de l'anell, proporcionant una excel·lent resistència circumferencial, resistència a la fatiga i duresa .}

Dispersoids formats per elements aliatges (e . g ., al₃zr, almncr) inhibir efectivament el creixement i la recristalització del gra, mantenint el refinament del gra .

Alta densitat i eliminació de defectes:

La immensa pressió aplicada durant el procés de forja tanca completament els defectes interns, com la porositat, les cavitats de contracció i les butxaques de gas, que poden sorgir durant la colada, millorant significativament la densitat del material .

Redueix les inclusions no metàl·liques i la macrosegregació, donant lloc a una microestructura més uniforme .

Distribució de fase d’enfortiment:

El control precís sobre els processos de tractament tèrmic garanteix una precipitació uniforme i fina i la distribució de les fases d’enfortiment (e . g ., mg₂al₃ en sèries 5xxx, o al₂cumg, mgzn₂ en sèries 2xxx/7xxx

La morfologia i la distribució dels precipitats als límits del gra també estan estrictament controlades per optimitzar la resistència a la fissura de la corrosió de tensió .

El rang de mida dels anells forjats d’alumini d’alumini de gran diàmetre és molt ampli i es pot fabricar segons els requisits específics del client .

Capacitat de personalització:

Anells forjats a mida amb diverses mides, formes (e . g ., no circulars, cònics) i els requisits de tolerància es poden produir segons dibuixos detallats de clients i especificacions tècniques .

Normalment s’ofereix en condicions mecanitzades o mecanitzades per reduir els costos i el temps de processament del client .

5. Designacions de temperament i opcions de tractament tèrmic

Els anells forjats d'alumini d'alumini de gran diàmetre es poden subministrar en diversos temperaments de tractament tèrmic segons el seu tipus d'aliatge i els requisits d'aplicació final .

Guia de selecció de temperaments:

Requisits de força: 7xxx Series T6 Temper ofereix la força més alta, però la seva sensibilitat SCC s'ha de considerar .

Resistència a la corrosió: Sèrie 5xxx (H116/H321) i 7xxx Sèrie T73/T74 Els temperaments són la millor opció .

Soldabilitat: Els aliatges de la sèrie 5xxx i 6xxx tenen una excel·lent soldabilitat . La soldadura de fusió convencional no es recomana generalment per a la sèrie 2xxx i 7xxx .

Entorn del servei: Requisits específics per a entorns marins, ambients criogènics, vasos de pressió, etc .

El mecanitzat d’anells forjats d’alumini d’alumini de gran diàmetre requereix normalment màquines-eines de gran rigidesa i estratègies especialitzades de mecanitzat .

Guia de fabricació:

Mecanització: Els aliatges d'alumini generalment tenen una bona maquinària, però l'enganxament i l'embolcall de xip són problemes habituals . SHARP Eines amb grans angles de rastell, angles alts d'hèlix, combinats amb lubricants de refrigeració eficients i bons sistemes d'evacuació de xip, .

Gestió de l'estrès residual: Els forjaments de mida gran són propensos a tensions residuals significatives durant la reducció i el mecanitzat, cosa que pot provocar una distorsió . Mètodes de socors de tensió com ara l'estirament (TXX51), la compressió o un alleujament de tensió vibratòria es pot utilitzar .

Tractament superficial: Es poden aplicar tractaments anoditzants, pintures o conversions en funció de l’entorn de servei i els requisits estètics .

La resistència a la corrosió dels anells forjats d’alumini d’alumini de gran diàmetre és un avantatge clau per a la seva aplicació en entorns durs .

Sistemes de protecció:

Selecció d’aliatge i temperament: Seleccioneu les notes i el tractament tèrmic de l'aliatge amb resistència a la corrosió inherentment superior (e . g ., sèries 5xxx h116/h321 o sèries 7xxx t73/t74) .

Tractament superficial:

Anoditzant: El mètode de protecció més comú, formant una pel·lícula d'òxid dur i dens que millora la corrosió i la resistència al desgast .

Recobriments de conversió química: Serviu com a excel·lents primers per a pintura o adhesius, proporcionant una protecció bàsica .

Sistemes de pintura/recobriment: Primers epoxi d’alt rendiment i taps de poliuretà proporcionen una protecció a llarg termini en entorns marins i industrials .

Consideracions de disseny: Eviteu les zones d’atrapament d’aigua i la corrosió de la crisi; Apliqueu l'aïllament galvànic quan estigui en contacte amb metalls diferents .

Consideracions de disseny:

Lleuger: La baixa densitat dels aliatges d'alumini permet que els anells de gran diàmetre aconsegueixin una reducció significativa del pes, oferint beneficis econòmics i de rendiment substancials en aplicacions aeroespacials, transport ferroviari i marines .

Interval de temperatura de funcionament: S'ha de determinar a partir del tipus d'aliatge i de l'entorn d'aplicacions, evitant un servei a llarg termini a temperatures altes que puguin provocar una degradació del rendiment .

Equilibri de força i rigidesa: Mitjançant un disseny de secció raonable i selecció d'aliatge, assegureu -vos la rigidesa suficient per evitar una deformació excessiva mentre compleix els requisits de força .

Adaptabilitat ambiental: Considereu factors com la corrosivitat, el rang de temperatura, les vibracions i les càrregues d'impacte de l'entorn de treball .

El control de qualitat per a anells forjats d’alumini d’alumini de gran diàmetre és extremadament estricte, que abasta totes les etapes des de matèries primeres fins a lliurament de productes acabats .

Procediments de prova estàndard:

Certificació de matèries primeres: Traçabilitat dels lingots, verificació de la composició química, número de calor, data de producció, etc .

Fondre i controlar la qualitat del lingot: Anàlisi elemental en línia, mesura de contingut d'hidrogen, monitorització d'eficiència del filtre, detecció de defectes ultrasònics .

Monitorització de processos de forja: Monitorització en temps real dels perfils de temperatura, quantitats de deformació, pressió, condició de matriu, etc .

Monitorització del procés de tractament tèrmic: Uniformitat de temperatura del forn, temps, velocitat de refrigeració, temperatura dels mitjans de comunicació, etc .

Inspecció de precisió dimensional i geomètrica: Inspecció completa de diàmetres exteriors i interiors, gruix de paret, alçada, plana, concentricitat, etc ., utilitzant màquines de mesura de coordenades d'alta precisió (cmms), escàners làser, etc .

Prova de propietat mecànica:

Mostreig: Les mostres es prenen de llocs crítics (normalment circumferencials i radials de l'anell) segons les dimensions de forja i els requisits estàndard per a la prova .

Proves: Tracció (UTS, YS, EL), duresa, duresa de l'impacte, fatiga, resistència a la fractura, cracking de corrosió de tensió (SCC) .

Proves no destructives (NDT):

Prova d’ultrasons: Inspecció volumètrica 100% de l’anell sencer, el mètode més eficaç per detectar defectes interns (e . g ., inclusions, porositat, esquerdes, corrosió intergranular), sovint necessària per complir els estàndards aeroespacials (e . g ., ams 2630 aa) {{6} {6} {6} {6}

Proves penetrants: Detecta defectes de superfície i de superfície propera .

Prova de corrent Eddy: Detecta defectes de superfície i de superfície propera, particularment per a materials conductors .

Prova radiogràfica (RT): S'utilitza per a la reaparició de defectes interns en àrees crítiques específiques .

Anàlisi microestructural: Examen metalogràfic per avaluar la mida del gra, el flux de gra, el grau de recristalització, la distribució de precipitats, els tipus de defectes, etc .

Mesura de la rugositat superficial.

Estàndards i certificacions:

Compleix amb ASTM B247, AMS (especificacions de material aeroespacial), EN (estàndards europeus), GB/T (Normes nacionals xineses), etc .

Certificacions del sistema de qualitat: ISO 9001, AS9100 (aeroespacial) .

EN 10204 Tipus 3 . 1 o 3.2 Es poden proporcionar informes de prova de material i es pot organitzar la certificació de tercers a la sol·licitud del client.

Els anells forjats d’alumini de gran diàmetre tenen un paper crític en diversos sectors de la indústria d’alta tecnologia i pesades a causa del seu excel·lent rendiment global .

Àrees d’aplicació primària:

Aeroespacial: Carcasses del motor d'avions, anells de components de la turbina, anells de càrrega d'engranatges, anells de connexió de tanc de combustible de coets, anells estructurals de la nau espacial, etc .

Indústria energètica: Anells d'equips de central elèctrica nuclear, brides de l'eix principal de l'aerogener

Enginyeria marina i fora del mar: Anells de connexió estructural de la casc gran del vaixell, anells de suport crític per a plataformes de perforació en alta mar, anells de connexió de caça de pressió submergibles de fons de fons, anells de dipòsit de transport de GNL, etc .

Trànsit ferroviari: Anells de connexió del cos d'alta velocitat, forjaments crítics de bogie, grans anells del sistema de frenada de tren, etc .

Militar: Munts de pistola d'artilleria gran, anells de càrrega de vehicles blindats, anells de llançament de míssils, etc .

Maquinària pesada: Grans curses de rodament, espais en blanc, anells de rodament principals per a màquines avorrides del túnel, etc .

Disseny avantatges:

Lleuger: La baixa densitat dels aliatges d'alumini combinats amb el procés de forja permet una reducció significativa de pes en components estructurals grans, millorant l'eficiència i reduint els costos operatius .

Alta fiabilitat i seguretat: La gran resistència, alta resistència, una excel·lent resistència a la fatiga i una densa microestructura interna proporcionada mitjançant la forja asseguren la fiabilitat a llarg termini dels components amb càrregues extremes i ambients complexos .

Estabilitat dimensional: Després del tractament rigorós de calor i alleujament de la tensió, els anells de forja de gran diàmetre presenten una bona estabilitat dimensional durant el mecanitzat posterior i el servei a llarg termini .

Resistència a la corrosió: Particularment els aliatges de la sèrie 5xxx demostren una excel·lent resistència a la corrosió en entorns marins i industrials .

Flexibilitat del disseny: Mitjançant la selecció de diferents aliatges, els temperaments de tractament tèrmic i els processos de forja personalitzats, es poden complir diversos requisits de disseny complexos i exigents .

Limitacions de disseny:

Costar: La producció d'anells forjats de gran diàmetre requereix equips especialitzats i processos complexos, provocant costos inicials més elevats .

Sensibilitat de la temperatura: Alguns aliatges d'alumini d'alta resistència poden experimentar la degradació del rendiment en ambients a llarg termini de temperatura, que requereixen la consideració dels límits de temperatura de funcionament .

Soldabilitat: Alguns aliatges d'alta resistència tenen una soldabilitat deficient, que pot necessitar tècniques o disseny especials de soldadura per evitar la soldadura .

Estrès residual: El procés d’abandonament per a forjaments de mida gran pot generar tensions residuals importants, requerint tractaments adequats per alleujar l’estrès .

Consideracions econòmiques i de sostenibilitat:

Valor del cicle de vida: Tot i que la inversió inicial és alta, el rendiment superior i la llarga vida dels anells forjats redueixen els costos de manteniment i substitució, oferint un valor econòmic més elevat a llarg termini .

Utilització de materials: La forja és un procés de forma gairebé net, reduint eficaçment els residus de matèries primeres en comparació amb el mecanitzat tradicional .

Amabilitat mediambiental: Els aliatges d'alumini són materials totalment reciclables, alineant -se amb els principis de fabricació verda; El producte lleuger del producte també contribueix a reduir el consum d’energia i les emissions de carboni dels productes finals .
