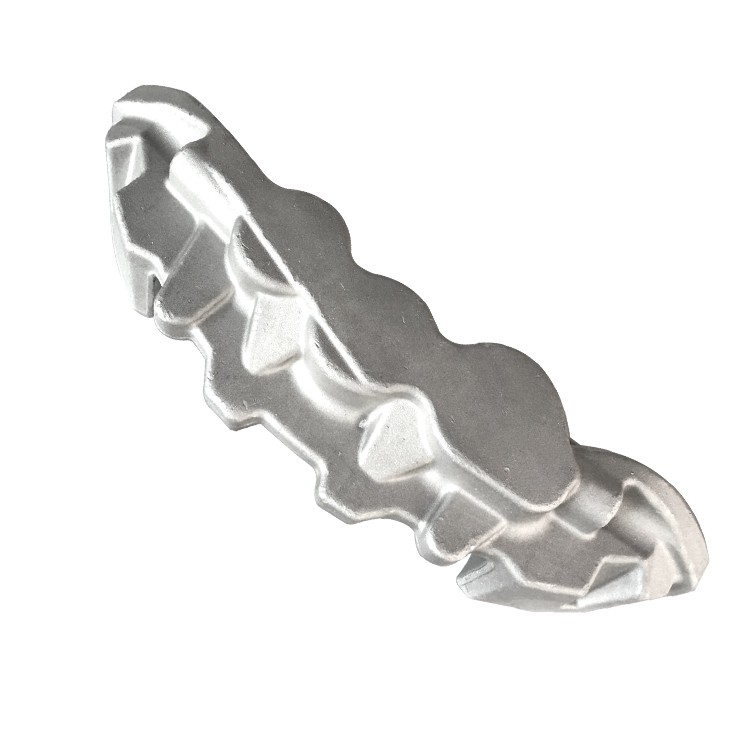

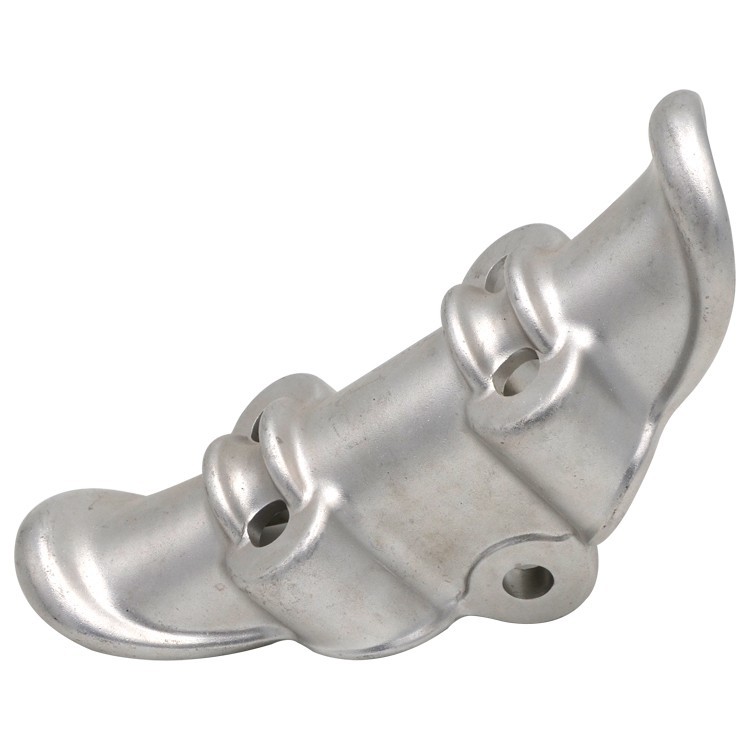

Parts de forja d’alumini d’alumini d’aliatge

Aluminum alloy aviation die forging parts are critical structural components in the aerospace industry, renowned for their exceptional strength-to-weight ratio, high reliability, excellent fatigue performance, and impact resistance. These components are manufactured through precisely controlled die forging processes, maximizing the advantages of high-performance aerospace aluminum alloys (such as 2xxx and Sèrie 7xxx) . El procés de forja perfecciona els grans interns del material, densifica la seva estructura i crea línies de flux de gra continu que s’ajusten estretament a la geometria de la part, millorant significativament la capacitat de càrrega i la seguretat de les parts sota càrregues complexes .

Les notes comunes d'aliatge d'alumini aeroespacial i les seves característiques:Sèrie 2xxx (sistema Al-Cu-Mg):

Qualificacions típiques: 2014, 2024, 2618.

Característiques: Alta força, excel·lent rendiment de fatiga, bona resistència a la fractura . 2024 és una de les notes més utilitzades . 2618 aliatge manté una bona força a temperatures elevades .

Elements d’aliatge primari: Coure (Cu), magnesi (mg), manganès (mn) .

Sèrie 7XXX (sistema Al-ZN-MG-CU):

Qualificacions típiques: 7050, 7075, 7475.

Característiques: Força ultra-alta, força de rendiment molt elevada, els aliatges d’alumini més forts en aplicacions aeroespacials . 7050 i 7475 ofereixen una millor duresa de la fractura i resistència a la fissura de la corrosió d’estrès (SCC) que 7075 mantenint una gran resistència .

Elements d’aliatge primari: Zinc (zn), magnesi (mg), coure (Cu), crom (cr) o zirconi (zr) .

Sèrie 8xxx (sistema Al-Li):

Qualificacions típiques: 2099, 2195, 2050.

Característiques: Aliatges aeroespacials de nova generació amb menor densitat i mòdul més elevat, millorant significativament les relacions de força a pes i rigidesa-pes, mantenint un excel·lent rendiment de fatiga i tolerància de danys .

Elements d’aliatge primari: Liti (Li), coure (Cu), magnesi (mg), zinc (zn) .

Material base:

Alumini (AL): equilibri

Impureses controlades:

Es manté un control estricte d’elements d’impuresa com el ferro (Fe) i el silici (Si) per assegurar una elevada neteja metal·lúrgica, evitant la formació de compostos intermetàlics nocius gruixuts, optimitzant així les propietats mecàniques i la tolerància als danys .

Procés de fabricació (per a forjaments aeroespacials): El procés de producció per a forjadors aeroespacials és extremadament rigorós i complex, que requereix un control precís en cada etapa per assegurar la màxima qualitat i fiabilitat dels productes, complint els estàndards estrictes de la indústria de l'aviació .

Selecció i certificació de matèries primeres:

Les billetes de forja de grau aeroespacial estan seleccionades . Totes les matèries primeres han de ser proporcionades amb una documentació completa de traçabilitat, incloent -hi el nombre de calor, la composició química, la mida del gra intern, els informes d'inspecció d'ultrasons, etc .

L’anàlisi de composició química estricta garanteix el compliment dels estàndards aeroespacials com AMS, MIL, BAC, ASTM .

Tall i pretractament:

Les billetes es calculen i es tallen amb precisió segons la forma geomètrica complexa i els requisits dimensionals finals de la part . El tractament pre-escalfament pot implicar-se per optimitzar la plasticitat de Billet .

Calefacció:

Les billetes s’escalfen precisament en forns avançats de forja amb uniformitat de temperatura extremadament alta . La uniformitat de la temperatura del forn ha de complir els estàndards AMS 2750E Classe 1 o 2 per evitar el sobreescalfament local o la subjecció . El procés de calefacció sovint es realitza sota una atmosfera inerta o amb una protecció especial de cobrament per reduir l’oxidació .}}}}}}}}}}}}}}

Formació de forja:

La forja de matrius multi-pass es realitza mitjançant grans premses hidràuliques o martells de forja . Les tècniques avançades de simulació CAE (e . g ., deformar) en el disseny de matrius per predir amb precisió el flux de metalls, garantint les línies de flux de gra alineades amb les principals indicacions de tensió, evitant els plecs, el farciment de la incompliment o el pas de la transversació del gra de gra, o transveu el gra de gra, o transvaseu el gra de gra o transvaseu el gra de gra, o transveu el gra de gra, o transveu el gra de gra o transvaseu el gra de gra o transversal del gra Flow .

Pre-forjar, acabar de forjar i forjar precisió: Normalment implica passos complexos de pre-forja (preparant un blanc rugós), acabar de forjar (conformació fina) i forjar precisió (alta precisió, donar forma a gairebé xarxa) . controla estrictament la quantitat de deformació, la velocitat de deformació i la temperatura per optimitzar l'estructura interna .

Retallar i punxar:

Després de forjar, es elimina l'excés de flaix al voltant de la perifèria de la forja . per a parts amb cavitats internes o forats, pot ser que es requereixi operacions de punxó .

Tractament tèrmic:

Solució Tractament tèrmic: Realitzat a temperatura i temps controlats amb precisió per assegurar la dissolució completa dels elements d'aliatge . Uniformitat de temperatura (± 3 graus) i el temps de transferència de Quench (normalment menys de 15 segons) són crítics .

Apagar: Refrigeració ràpida de la temperatura de solució, normalment per apagar o calmar

Tractament envellit: L'envelliment artificial d'una sola etapa o en diverses etapes es realitza segons el grau d'aliatge i els requisits de rendiment final .

T6 Temper: Proporciona la màxima força .

T73/T7351/T7451/T7651 Temps: Per a la sèrie 7xxx, la superació s'utilitza per millorar la resistència a la cracking de corrosió de l'estrès (SCC) i la corrosió d'exfoliació, que és un requisit obligatori per a les aplicacions aeroespacials .

L’alleujament de l’estrès:

Després del tractament tèrmic, els forjaments normalment se sotmeten a un alleujament de tensió de tracció o compressió (e . g ., sèries TXX51) per reduir significativament la tensió residual de la reducció, minimitzar la distorsió posterior de mecanitzat i millorar l'estabilitat dimensional .

Acabat i inspecció:

Deburring, Shot Peening (millora el rendiment de la fatiga superficial), les comprovacions de qualitat de la superfície, la inspecció dimensional .

Es realitzen proves completes no destructives i proves de propietat mecànica per assegurar -se que el producte compleix els estàndards aeroespacials .

Les propietats mecàniques de les parts de forja d’alumini d’alumini són claus per al seu ús generalitzat en la indústria aeroespacial . Aquestes propietats tenen valors estrictes especificats en direccions longitudinals (L), transverse (LT) i les direccions de transversal curt (ST) per assegurar un control efectiu de l’anisotropia .}

Uniformitat i anisotropia de la propietat:

Els forjaments de matrius aeroespacials tenen requisits estrictes per a la uniformitat de la propietat i l'anisotropia . mitjançant processos avançats de forja i disseny de matrius, el flux de gra es pot controlar amb precisió per aconseguir propietats òptimes en direccions crítiques de càrrega .

Els estàndards aeroespacials normalment estableixen valors mínims garantits per a propietats mecàniques en direccions de L, LT i ST, garantint que la part tingui força i duresa suficients en totes les orientacions .

La microestructura dels forjadors aeroespacials d’alumini d’alumini és la garantia fonamental de la seva gran resistència, duresa, rendiment de fatiga i tolerància als danys .

Característiques microestructurals clau:

Estructura de gra refinada, uniforme i densa:

El procés de forja desglossa completament els grans de fosa gruixuts, formant cereals recristalitzats, uniformes i denses i denses, i elimina els defectes de colada com la porositat i la contracció . La mida mitjana de gra normalment es controla estrictament en un rang específic per optimitzar les propietats mecàniques generals .

Els dispersoides formats per aliatge elements com CR, MN i Zr (en alguns graus) fixen efectivament els límits del gra, inhibint el creixement excessiu del gra i la recristalització .

Flux de gra continu altament conforme a la forma de la part:

Aquest és l’avantatge fonamental dels forjadors aeroespacials . a mesura que el metall flueix plàsticament dins de la cavitat de matriu, els seus grans són allargats i formen línies de flux fibroses contínues que s’ajusten estretament a les complexes estructures externes i internes de la part .

Aquest alineament de flux de gra amb la direcció principal d’estrès de la part en condicions de funcionament reals transfereix efectivament les càrregues, millorant significativament el rendiment de fatiga de la part, la duresa d’impacte, la duresa de la fractura i la resistència a la corrosió d’estrès en àrees crítiques (e . g ., cantonades, forats de connexió, diferents seccions) {.}

Control precís de les fases d’enfortiment (precipita):

Després del tractament tèrmic de la solució i l’envelliment en diverses etapes, les fases d’enfortiment (e . g ., al₂cumg, mgzn₂) precipiten uniformement a la matriu d’alumini amb mida òptima, morfologia i distribució .

Per a la sèrie 7xxx, els tractaments d’envelliment (e {. g ., t73, t74, t76 tempers) tenen com a objectiu millorar eficaçment la esquerda de la corrosió de l’estrès (SCC) i la resistència a la corrosió d’exfoliació mitjançant el control del tipus de precipitacions i la morfologia del límit del gra. força màxima .

Alta neteja metal·lúrgica:

El control estricte d’elements d’impuresa com el ferro (Fe) i el silici (Si) evita la formació de compostos intermetàlics gruixuts i trencadissos, garantint així la duresa, la vida de fatiga del material i la tolerància de dany

Els forjaments de matrius aeroespacials d'alumini solen requerir una alta precisió i estrictes toleràncies dimensionals per minimitzar el mecanitzat posterior, reduir els costos i els temps de conducció .

Capacitat de personalització:

Els forjaments de matrius aeroespacials són normalment altament personalitzats, dissenyats i produïts a partir de models 3D (fitxers CAD) i dibuixos d'enginyeria detallats proporcionats pels fabricants d'avions .

Els fabricants posseeixen capacitats completes de disseny, forja, tractament tèrmic, alleujament de la tensió fins a mecanitzat de precisió final i tractament superficial .

Les propietats dels aliatges d'alumini aeroespacial depenen del tot del tractament tèrmic precís . Els estàndards aeroespacials tenen regulacions extremadament estrictes per al procés de tractament tèrmic .

Guia de selecció de temperaments:

Sèrie 2xxx: Sovint seleccionat a T351 (E . G ., 2024) o T851 (E {. G ., 2050, 2099) per aconseguir un excel·lent rendiment de fatiga i tolerància de danys .

Sèrie 7xxx: Depenent dels requisits per a la fissura de la corrosió de la tensió (SCC) i la corrosió d’exfoliació, T7351, T7451 o T7651 es trien els temperaments, sacrificant una mica de força màxim

Els forjaments de matrius d'alumini aeroespacials solen requerir un mecanitzat de precisió extensa per aconseguir les geometries complexes i una alta precisió dimensional de la part final .

Guia de fabricació:

Mecanització: Els forjaments d’aliatge d’alumini aeroespacial generalment tenen una bona maquinària, però les qualificacions d’alta resistència (E . G ., 7xxx, sèries 8xxx) requereixen forces de tall més altes, exigint a màquines d’eines d’alta rigidesa i eines de tall especialitzades . multi-Axis és comú .}}}}}}}}}}}}}}}}}}}}}}.

Gestió de l'estrès residual: Els forjaments, sobretot després de la caiguda, tenen tensions residuals internes . parts aeroespacials sovint utilitzen el temper

Soldabilitat: La soldadura tradicional de fusió rarament s’utilitza per a components d’alumini de càrrega aeroespacial primària . es basen principalment en unió mecànica (e . g ., hi-lok fixador La soldadura, la fricció agita la soldadura FSW) i la soldadura normalment requereix un tractament tèrmic localitzat per restaurar les propietats .

Control de qualitat: Estricta inspecció en procés i fora de línia de dimensions, toleràncies geomètriques, rugositat superficial i defectes durant el mecanitzat .

La resistència a la corrosió dels aliatges d'alumini aeroespacial és un dels seus indicadors de rendiment crítics, sobretot tenint en compte la seva resistència a la cracking de corrosió de l'estrès (SCC) i la corrosió d'exfoliació en diferents entorns .

Estratègies de protecció de la corrosió:

Selecció d’aliatge i temperament: En aeroespacial, per a aliatges d'alumini d'alta resistència, temperatures sobreeixides (e . G ., T7351/T7451/T7651 per a la sèrie 7xxx força .

Tractament superficial:

Anoditzant: El mètode de protecció més comú i eficaç, formant una pel·lícula d'òxid dens a la superfície de forja, millorant la corrosió i la resistència al desgast . anoditant àcid cromic (CAA) o anodització d'àcid sulfúric (SAA), seguit de segellar .

Recobriments de conversió química: Serviu com a bons primers per a pintures o adhesius, proporcionant protecció de corrosió addicional .

Sistemes de recobriment d’alt rendiment: Epoxi, poliuretà o altres recobriments anti-corrosió d’alt rendiment s’apliquen en entorns específics o durs .

Gestió de la corrosió galvànica: Quan estigueu en contacte amb metalls incompatibles, cal prendre mesures d’aïllament estrictes (e . g ., juntes no conductives, recobriments aïllants, segellants) per evitar la corrosió galvànica .

Les propietats físiques dels forjaments aeroespacials d’alumini d’alumini són dades d’entrada crítiques en el disseny d’avions, que afecten el pes estructural, el rendiment i la seguretat de l’aeronau .

Consideracions de disseny:

Les relacions de força a pes i rigidesa-pes final: Els forjaments d'alumini aeroespacial són fonamentals per aconseguir un lleuger pendent dels avions i una alta eficiència estructural, amb Li-Aliatges (sèrie 8xxx) en aquest sentit .

Disseny de tolerància als danys: Més enllà de la força, les parts aeroespacials prioritzen la tolerància dels danys i el rendiment de la fatiga, que requereix que els materials funcionin amb seguretat fins i tot amb els defectes existents . els grans fins i el flux continu de graus de forjadors són crucials per a aquest .}

Interval de temperatura de funcionament: Els aliatges d'alumini aeroespacial no són altament resistents a la temperatura, normalment limitats a les temperatures de funcionament per sota de 120-150 grau . per a aplicacions de temperatura més alta, cal considerar els aliatges de titani o els materials compostos .

Complexitat de fabricació: Els forjaments aeroespacials tenen formes complexes, exigint requisits extremadament elevats per al disseny i els processos de fabricació, sovint impliquen múltiples passades de forja i mecanitzat de precisió .

Assegurança de qualitat i proves de les funcions aeroespacials d’alumini d’alumini són elements bàsics de la seguretat de la indústria de l’aviació i s’han d’adherir als estàndards de la indústria més estrictes i a les especificacions del client .

Procediments de prova estàndard:

Traçabilitat completa del cicle de vida: Totes les etapes des de la contractació de matèries primeres fins al lliurament final han de tenir registres detallats i documentació traçable, inclosos el número de calor, la data de producció, els paràmetres del procés, els resultats de les proves, etc .

Certificació de matèries primeres:

Anàlisi de composició química (espectròmetre d’emissió òptica, ICP) per assegurar el compliment d’AMS, MIL, BAC i altres especificacions de material aeroespacial .

Inspecció de defectes interns: proves d’ultrasons 100% (UT) Per assegurar -se que les factures estan lliures de defectes i inclusions de colada .

Monitorització de processos de forja:

Monitorització i registre en temps real de la temperatura del forn, la temperatura de forja, la pressió, la quantitat de deformació, la velocitat de deformació, la temperatura de la matriu i altres paràmetres .

Inspecció aleatòria en procés/fora de línia de la forma de forja i les dimensions per assegurar el compliment dels requisits de forja prèvia i acabat .

Monitorització del procés de tractament tèrmic:

Control i enregistrament precisos de la uniformitat de la temperatura del forn (complint la classe 1 AMS 2750E), la temperatura i la intensitat de l’agitació dels mitjans de comunicació, el temps de transferència de Quench i altres paràmetres .

Enregistrament i anàlisi continu de les corbes de temperatura/temps .

Anàlisi de composició química:

Re-verificació de la composició química per lots dels forjaments finals .

Prova de propietat mecànica:

Prova de tracció: Mostres preses en direccions de L, LT i ST, es van provar estrictament per a UTS, YS, EL segons els estàndards, assegurant que es compleixen els valors mínims garantits .

Prova de duresa: Mesures multi-punt per avaluar la uniformitat i es correlaciona amb les propietats de tracció .

Prova d’impacte: Test d'impacte de charpy v-notch si es requereix .

Prova de duresa de la fractura: Proves K1C o JIC per a components crítics, un paràmetre clau per al disseny de la tolerància dels danys aeroespacials .

Prova de cracking de corrosió d’estrès (SCC):

Els Forgings Aerospace de la sèrie 7XXX i 8xxx (excepte T6) són obligatoris sotmesos a proves de sensibilitat SCC (E . G ., prova C-ring, ASTM G38/G39) per assegurar que no es produeixi SCC als nivells d’estrès especificats .

Proves no destructives (NDT):

Prova d’ultrasons (UT): Inspecció del defecte intern 100% per a tots els forjaments crítics de càrrega (segons el nivell estàndard AMS 2154, la classe AA o la classe A) per assegurar cap porositat, inclusions, delaminacions, esquerdes, etc. .

Prova de penetrants (PT): Inspecció de superfície 100% (segons estàndard AMS 2644) per detectar defectes de trencament de superfície .

Prova de corrent de remolí (ET): Detecta defectes de superfície i gairebé superfície, així com la uniformitat de material .

Prova radiogràfica (RT): Inspecció de raigs X o de raigs gamma per a determinades àrees específiques .

Anàlisi microestructural:

Examen metalogràfic per avaluar la mida del gra, la continuïtat del flux de gra, el grau de recristalització, la morfologia i la distribució de precipitats, especialment les característiques dels precipitats del límit del gra, garantint el compliment dels estàndards aeroespacials per a la microestructura .

Inspecció de qualitat dimensional i superficial:

Mesura dimensional 3D precisa mitjançant màquines de mesura de coordenades (CMM) o exploració làser, garantint la precisió dimensional i les toleràncies geomètriques de formes complexes .

Rugositat de la superfície, inspecció de defectes visuals .

Estàndards i certificacions:

Els fabricants han de ser AS9100 (sistema de gestió de qualitat aeroespacial) certificat .

Els productes han de complir els estàndards aeroespacials estrictes com AMS (especificacions de material aeroespacial), MIL (especificacions militars), BAC (Boeing Aircraft Company), Airbus, SAE Aerospace Normes, ASTM, etc .

EN 10204 Tipus 3 . 1 o 3.2 Es poden proporcionar informes de prova de material i es pot organitzar la certificació independent de tercers després de la sol·licitud del client.

Els forjaments de matrius aeroespacials d'alumini són components indispensables en estructures d'avions a causa de la seva combinació inigualable de rendiment, àmpliament utilitzada en parts amb requisits finals per a la força, el pes, la fiabilitat i la seguretat .

Àrees d’aplicació primària:

Estructura de fuselatge d'avions: Bulkheads, connexions de Stringer, fusters de pell, marcs de portes de cabina, marcs de finestra i altres estructures de càrrega primària .

Estructura de l'ala: Costelles, accessoris de spar, pistes de solapa, components aileron, adjunts de pylon .

Sistema de desembarcament: Principals partits, enllaços, nuclis de rodes, components de fre i altres parts crítiques de gran càrrega .

Components del motor: Muntatges del motor, penjadors, arrels de la fulla del ventilador (determinats models), discos del compressor (dissenys primerencs) .

Components de l’helicòpter: Components del capçal del rotor, carcassa de transmissió, barres de connexió .

Sistemes d’armes: Estructures del cos de míssils, components del llançament, claudàtors de l'instrument de precisió .

Satèl·lits i naus espacials: Fotogrames estructurals, connectors .

Disseny avantatges:

Les relacions de força a pes i rigidesa-pes final: Contribuir directament a la reducció del pes de l'avió, la càrrega útil augmentada i l'eficiència del combustible .

Alta fiabilitat i seguretat: El procés de forja elimina els defectes de càsting, proporcionant una excel·lent vida de fatiga, resistència a la fractura i resistència a la corrosió de tensió, complint els estrictes tolerància als danys i les aeronaus de la indústria aeroespacial .

Integració de formes complexes: La forja pot produir geometries complexes en forma de xarxa, integrant múltiples funcions, reduint el recompte de peces i els costos de muntatge .

Excel·lent rendiment de fatiga: Crucial per als components sotmesos a càrregues repetides a l'aeronau .

Limitacions de disseny:

Elevat cost: El cost de matèries primeres, el cost de desenvolupament de la matriu i el cost de mecanitzat de precisió són relativament alts .

Fabricació de temps de conducció: Disseny de matrius, fabricació i cicles de forja i tractament tèrmic per a forjaments aeroespacials complexos poden ser llargs .

Limitacions de mida: Les dimensions de forja estan limitades pel tonatge dels equips de forja .

Mala soldabilitat: Els mètodes tradicionals de soldadura de fusió generalment no s'utilitzen per a estructures de càrrega aeroespacial primària .

Rendiment a alta temperatura: Els aliatges d'alumini generalment no resisteixen a temperatures altes, amb les temperatures de funcionament limitades per sota de 120-150 graus .

Consideracions econòmiques i de sostenibilitat:

Valor total del cicle de vida: Tot i que el cost inicial és elevat, els forjaments de matrius aeroespacials ofereixen avantatges econòmics importants sobre tot el seu cicle de vida millorant el rendiment dels avions, la seguretat, la vida de servei ampliat i els costos de manteniment reduïts .

Eficiència d’utilització de materials: Tecnologia avançada de forjaments de forma propera a la xarxa i el mecanitzat de precisió minimitzar els residus de materials .

Amabilitat mediambiental: Els aliatges d'alumini són altament reciclables, alineant -se amb els requisits de sostenibilitat de la indústria aeroespacial .

Seguretat millorada: El rendiment superior dels forjadors millora directament la seguretat del vol, que representa el seu valor més alt .
