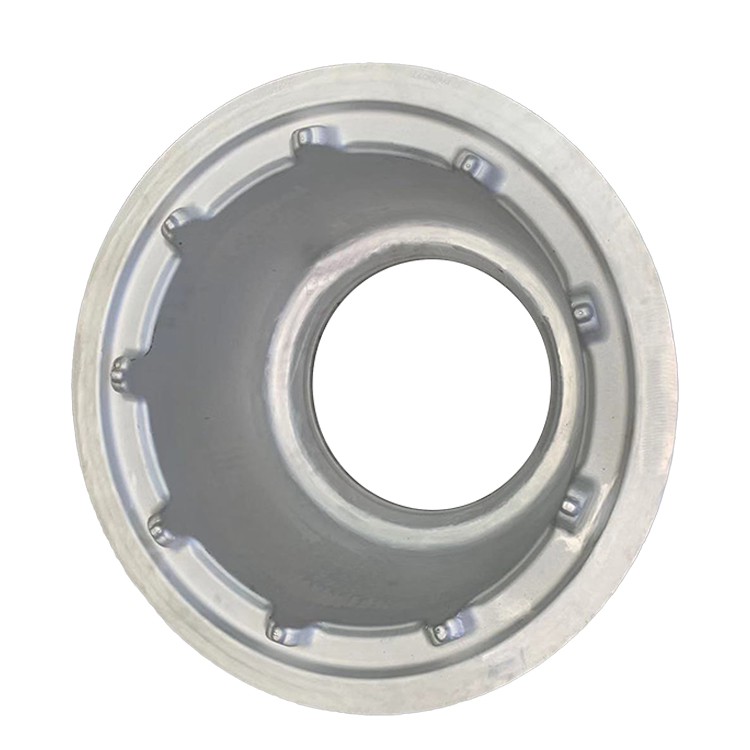

7075 Forjaments de matrius d'alumini gran alumini

7075 Els forjaments de matrius d'alumini grans aliatges representen la combinació de materials d'alt rendiment i tecnologies avançades de fabricació . 7075 és un aliatge de sèries Al-ZN-MG-CU de gran resistència, de renom per la seva força de tensió excepcional, la força de rendiment i un bon rendiment de fatiga ., especialment en la temperatura T6 o T7351 Els acers . Els grans forjaments de la matriu solen referir-se a components que pesen desenes a centenars de quilograms, amb dimensions fins a diversos metres, i formes complexes, àmpliament utilitzades en aeroespacial, naval, transport ferroviari i altres camps amb requisits extrems per a la proporció de força a pes, fiabilitat i estabilitat dimensional .}}}}}}}}}}}}}}}} Procés, els avantatges mecànics de l'aliatge 7075 s'explota completament, mentre que l'estructura de gra dens i el flux continu de gra format durant la forja asseguren la integritat i la fiabilitat a llarg termini dels components grans en càrregues extremes i amb entorns durs .

Elements d’aliatge primari:

Zinc (zn): 5.1-6.1% (element de reforç principal, forma una solució sòlida quaternària alznmgcu i les fases precipitades)

Magnesium (mg): 2.1-2.9% (reforça sinèrgicament amb el zinc, forma MGZN₂ Fase de reforç)

Coure (Cu): 1.2-2.0% (millora la força i la duresa, però pot reduir la resistència a la corrosió)

Chromium (CR): 0.18-0.28% (refina els grans, inhibeix la recristalització, millora la resistència a la fissura de la corrosió de l'estrès)

Material base:

Alumini (AL): equilibri

Impureses controlades:

Ferro (Fe): 0,50% màxim

Silici (SI): 0,40% màxim

Manganès (MN): 0,30% màxim

Titani (TI): 0,20% màxim

Altres elements: 0,05% màxim cadascun, 0,15% màxim total

Procés de fabricació (per a forjaments grans): La producció de 7075 Forgings grans és una enginyeria de sistemes extremadament complexa i precisa, que posa exigències molt elevades en equips, mor, control de processos i gestió de la qualitat . L’objectiu és maximitzar el seu potencial de força ultra-high mentre optimitzen la resistència a l’esquerda de la corrosió d’estrès i l’estabilitat dimensional .

Preparació de matèries primeres i lingots de gran mida:

Els linots de gran mida de gran qualitat 7075 de baixa implantació són seleccionats com a billets de forja . La producció de lingot requereix tècniques de colada avançades (com ara fosa semi-contínu) per assegurar una estructura interna uniforme, l’absència de defectes macroscòpics i la segregació minimal .}

Els lingots han de patir una anàlisi estricta de composició química i inspecció d’ultrasons per assegurar la qualitat metal·lúrgica .

Multi-pass molestos i dibuixos:

Els grans lingots normalment es sotmeten a la molèstia de diversos passos i dibuixen pre-forging per descompondre les estructures de color com a talls gruixudes, perfeccionar els grans, eliminar la porositat i la segregació interna i formar una estructura uniforme i de gra fi amb flux de gra continu .

La pre-forja es realitza en grans premses hidràuliques o d’oli, amb un control precís de la temperatura i la quantitat de deformació .

Tallar:

Les billetes es tallen amb precisió segons les dimensions pre-forjats i els requisits de forja final .

Calefacció:

Les billetes grans s’escalfen uniformement i lentament en forns avançats grans de forja per assegurar una penetració de calor minuciosa . La temperatura del forn Uniformitat ha de complir amb els estàndards AMS 2750E de la classe 1, evitant que la sobreescalfament que pugui provocar el límit del gra de fusió . es realitza sovint en una atmosfera controlada per reduir l’oxidació .}}}}}}}}}}}}}}}}}}}

Formació de forja de grans matrius:

S’apliquen una o més cops/pressions precises a 10, 000- tones o fins i tot desenes de milers de tones de grans premses hidràuliques o martells de forja . és extremadament complex Shaping .

Forging pas a pas: Per a parts extremadament complexes o molt grans, es pot realitzar forja en diversos matrius i passos per formar gradualment la forma final .

Retallar:

Després de forjar, el flaix pesat al voltant de la perifèria de la gran forja s'elimina .

Tractament tèrmic:

Solució Tractament tèrmic: La forja gran s'escalfa en un forn de tractament tèrmic gran controlat amb precisió a aproximadament 475 graus ± 5 graus i es manté durant un temps suficient per permetre que els elements d'aliatge es dissoldran completament en la solució sòlida . una uniformitat de temperatura extremadament alta

Apagar: Rapid cooling from the solutionizing temperature. For large forgings, large quenching tanks are typically used for water quenching (room temperature or warm water), supplemented by forced circulation to ensure uniform and rapid cooling, avoiding excessive quenching stress or incomplete quenching. Quenching media temperature and agitation intensity are critical.

Tractament envellit:

T6 Temper: Tractament estàndard envelliment artificial per aconseguir la màxima força, però és sensible a SCC .

T7351 Temper: Tractament envellit artificial en dues etapes o en diverses etapes, que és una elecció comuna per a grans forjadors de 7075 en aeroespacial, amb l'objectiu de millorar la resistència a la cracking de la corrosió de l'estrès (SCC), mantenint una gran resistència .

Relief de tensió de tracció gran/compressió (e . g ., t7351):

Després d’haver -se d’apagar, els forjaments grans requereixen normalment un alleujament de l’estrès amb grans màquines de compressió o de compressió per reduir significativament l’apagat de l’estrès residual, minimitzar la distorsió del mecanitzat i millorar l’estabilitat dimensional . Aquest pas és especialment crític per a components grans .

Acabat i inspecció:

Deburring, Shot Peening (millora el rendiment de la fatiga), la inspecció dimensional, les comprovacions de qualitat de la superfície .

Finalment, es realitzen proves completes no destructives (e . g ., ultrasòniques, penetrants, corrent eddy) i proves de propietat mecànica per assegurar -se que el producte compleix les especificacions de la indústria aeroespacial o rellevants més altes .

7075 Forgings grans de matrius presenten propietats mecàniques excepcionals en les temperatures T6 i T7351, cosa que els fa una opció preferida per a aplicacions de gran càrrega, de gran càrrega, de gran mida . Els seus indicadors de rendiment solen ser estrictament requerits per estàndards industrials aeroespacials o especials, amb valors garantits distingits per longitudina Instruccions .

Uniformitat i anisotropia de la propietat:

La mida i el pes dels grans forjaments de matrius fan que la uniformitat mecànica interna sigui un repte . Tanmateix, els processos avançats de forja i tractament tèrmic maximitzen la uniformitat de la propietat .

El control precís del flux de gra permet un rendiment òptim en les principals direccions de càrrega i millora les propietats transversals i transversals, reduint l’anisotropia general, especialment en àrees crítiques .

La microestructura de 7075 Forgings de grans morts és la garantia fonamental de la seva força ultra-alta, alta resistència, elevat rendiment de fatiga i tolerància als danys, amb un impacte decisiu en les propietats macroscòpiques .

Característiques microestructurals clau:

Estructura de gra refinada, uniforme i densa:

Després de molestar i morir de forja amb una gran proporció de forja, els grans de fosa gruixuts es desglossen completament, formant grans, uniformes i densos grans recristalitzats . Això elimina defectes de colada com la porositat, les butxaques de gas i la segregació, millora significativament la ductilitat del material, la duresa i la fatiga de la vida.}}}}}}}}}}}

Dispersoids formats per elements com el crom (cr) (e . g ., al₁₈cr₂mg₃) fixeu efectivament els límits del gra, inhibint el creixement excessiu del gra durant el tractament tèrmic i mantenint el reforç de gra fi .

Flux de gra continu altament conforme a la forma de la part:

Aquesta és la característica i l'avantatge més significatives dels grans forjaments de matrius . a mesura que el metall flueix plàsticament dins de la gran cavitat de matrius, els seus grans són allargats i formen línies de flux fibroses contínues que s'ajusten estretament a les complexes estructures externes i internes de la part .

Aquest alineament de flux de gra amb la direcció principal d’estrès de la part en condicions de funcionament reals transfereix efectivament les càrregues, millorant significativament el rendiment de fatiga de la part, la duresa d’impacte, la duresa de la fractura i la resistència a la corrosió de l’estrès en la resistència a l’estrès crític (e {{0 La continuïtat del flux de gra són crucials per a la integritat estructural general .

Control precís i distribució uniforme de les fases d’enfortiment (precipita):

Després de la solució estrictament controlada El tractament tèrmic i l’envelliment, les fases d’enfortiment primàries η 'o η (MGZN₂) precipiten uniformement a la matriu d’alumini amb mida òptima, morfologia i separació .

Per als forjadors grans 7075, el tractament de l’envelliment (E . G ., T7351 Temper) té com a objectiu millorar significativament la resistència de la corrosió de la tensió (SCC) de grans components mitjançant l’envelliment de dues etapes o multi-etapes, formant més uniformement els fases d’equilibri distribuïdes de mida més gran i controlades de limitació de graus de gra. Discontinu i gruix

Alta neteja metal·lúrgica i baixa taxa de defecte:

Els grans forjaments de matrius tenen una estructura interna densa, lliure de defectes de cola Inspecció 100% ultrasònica per a la qualitat interna .

7075 Els grans forjaments d'alumini d'alumini s'utilitzen normalment en aplicacions amb requisits estrictes per a la precisió dimensional i les toleràncies geomètriques i poden aconseguir una producció de forma complexa i gairebé neta .

Capacitat de personalització:

Els grans forjadors de matrius són normalment altament personalitzats, produïts basats en models CAD complexos i dibuixos d'enginyeria proporcionats pels clients .

Els fabricants han de tenir una forta capacitat de disseny i fabricació, així com equips de forja i tractament tèrmic ultra-grans .

Es poden proporcionar serveis complets, des de la pre-forja de matèries primeres, la forja de la matriu, el tractament tèrmic, el relleu de la tensió fins al mecanitzat en brut/acabat .

Les propietats de l'aliatge 7075 depenen molt del tractament tèrmic, especialment el tractament de l'envelliment . per a forjaments grans, la uniformitat i la profunditat del tractament tèrmic són reptes clau .

Guia de selecció de temperaments:

T6 Temper: Per a forjats grans, el temperament T6 rarament s'utilitza a menys que es confirmi que l'entorn està lliure de riscos de cracking de corrosió .

T7351 Temper: Aquesta és l’opció preferida per a grans forjadors de 7075 en sectors industrials aeroespacials i d’alta fiabilitat . Proporciona una excel·lent resistència a la corrosió de la corrosió i l’estabilitat dimensional mantenint una gran resistència . Aquesta combinació de propietats és particularment crucial per a components de secció gruixuda .}

El mecanitzat de 7075 Forgings de gran matriu requereix normalment equips grans i d’alta rigidesa i processos optimitzats .

Guia de fabricació:

Mecanització: 7075 a T6/T7351 Tempers té una gran duresa i una bona maquinària, però per a components grans, amb bonificacions de mecanitzat grans, màquines-eines d’alta rigidesa d’alta potència .

Estrès residual: Els grans forjaments tenen una tensió residual elevada després de la reducció de . El temperament T7351 (incloent un alleujament de tensió de tracció) pot controlar eficaçment la distorsió de mecanitzat . en el mecanitzat de precisió de components grans, una estratègia de mecanitzat en diverses etapes, incloent-hi el relleu de la reducció de l'estrès, s'hauria d'utilitzar per minimitzar la distorsió .}}}}

Soldabilitat: La soldabilitat de fusió convencional de 7075 aliatge és molt pobra, molt propensa a la fissura calenta i a la pèrdua severa de la força articular . per a aplicacions de connexió gran, es poden considerar connexions cargolades de gran resistència, o es pot considerar que les connexions de cargols de gran resistència no es poden obtenir per a zones específiques que no es carreguen

La resistència a la corrosió de 7075 Forgings de matrius d’alumini gran d’alumini és una consideració crítica per al seu servei a llarg termini, especialment en entorns complexos com les condicions marines o humides .

Estratègies de protecció de la corrosió:

Selecció d’aliatge i temperament: Per als grans forjaments de 7075, especialment els que s'utilitzen en entorns exigents com els vaixells aeroespacials i navals, el temperament T7351 és obligatori per maximitzar la resistència a la cracking de la corrosió de l'estrès i la corrosió d'exfoliació .

Tractament superficial:

Anoditzant: El mètode de protecció més comú i eficaç, formant una pel·lícula d'òxid dens a la superfície de forja, millorant la corrosió i la resistència al desgast . per a components grans, la mida del tanc anoditzador i el control de processos són crucials .

Recobriments de conversió química: Serviu com a bons primers per a pintures o adhesius, proporcionant protecció de corrosió addicional .

Sistemes de recobriment d’alt rendiment: Els recobriments anti-corrosió d'alt rendiment es poden aplicar en entorns extremadament corrosius .

Gestió de la corrosió galvànica: Quan estigueu en contacte amb metalls incompatibles, cal prendre mesures d’aïllament estrictes (e . g ., juntes, recobriments aïllants, segellants) per evitar la corrosió galvànica, que és especialment important en les estructures complexes grans .

Les propietats físiques de 7075 Forgings d’alumini d’alumini grans són dades d’entrada clau en el disseny d’avions, vaixells i maquinària pesada .

Consideracions de disseny:

Ràtio de força a pes final: 7075 Els grans forjaments proporcionen una excel·lent proporció de força a pes en grans estructures, ideals per aconseguir la reducció de pes i augmentar la càrrega útil .

Alta fiabilitat i tolerància als danys: La combinació del procés de forja i les característiques d'alta resistència de l'aliatge 7075 garanteix la fiabilitat i la tolerància de danys a llarg termini de components grans amb càrregues greus, especialment adequades per a estructures de càrrega crítica .

Integració de grans formes complexes: La forja gran de matrius pot produir geometries complexes en forma de xarxa, integrant múltiples funcions, reduint els costos de recompte de peces i els costos de muntatge . Això és crucial per a grans components estructurals integrals com els fotogrames principals dels avions i les bigues de la coberta de la nau .

Excel·lent rendiment de fatiga: La força de fatiga superior la fa adequada per a components grans sotmesos a càrregues cícliques, com ara accessoris d'ala d'avió .

Gestió de la fissura de la corrosió de l'estrès: Seleccionar el temperament d’envelliment adequat (T7351) és fonamental per superar la seva sensibilitat SCC inherent i assegurar la seguretat a llarg termini dels components grans .

Control de l'estrès residual: Controlar l'estrès residual en forjaments grans és un focus clau en el disseny i el processament, afectant l'estabilitat dimensional i la deformació del mecanitzat .

El control de qualitat per a la matriu d’alumini gran d’alumini 7075 és extremadament estricte i complex, i ha de complir el nivell més alt d’estàndards aeroespacials i industrials .

Procediments de prova estàndard:

Traçabilitat completa del cicle de vida: Totes les dades de producció i proves s’han de registrar completament i traçables des de l’ingot fins al lliurament final, garantint el control de qualitat en cada etapa .

Certificació de matèries primeres:

Anàlisi de composició química (espectròmetre d’emissió òptica, ICP) per assegurar el compliment d’AMS, ASTM, etc ., especialment per al control de segregació en lingots grans .

Inspecció de defectes interns: proves d’ultrasons a gran escala 100% (UT) per assegurar-se que els lingots i els blancs pre-forjats estan lliures de defectes macroscòpics .

Monitorització de processos de forja:

Monitorització i registre en temps real de paràmetres clau com la temperatura del forn, la temperatura de forja, la pressió, la quantitat de deformació, la velocitat de deformació i la temperatura de la matriu per assegurar l'estabilitat i la repetibilitat del procés de forja .

Inspecció en procés/fora de línia de la forma de forja i les dimensions .

Monitorització del procés de tractament tèrmic:

Control i enregistrament precisos de la uniformitat de temperatura del forn per a grans forns de tractament tèrmic (que compleix la classe 1 AMS 2750E), la temperatura dels suports i la intensitat d’agitació i el temps de transferència de quench .

Enregistrament i anàlisi contínua de la temperatura del tractament tèrmic/corbes de temps .

Anàlisi de composició química:

Re-verificació de la composició química per lots dels forjaments finals, juntament amb les comprovacions puntuals a les àrees crítiques .

Prova de propietat mecànica:

Prova de tracció: Mostres preses en direccions L, LT i ST de diverses ubicacions representatives, provades estrictament per a UTS, YS, EL segons els estàndards, garantint que es compleixen els valors mínims garantits . La representativitat de les ubicacions de mostreig és especialment important per a components grans .

Prova de duresa: Mesures multi-punt per avaluar la uniformitat general .

Prova d’impacte: Test d'impacte de charpy v-notch si es requereix .

Prova de duresa de la fractura: Proves K1C o JIC per a components crítics per assegurar que es compleixen els requisits de tolerància als danys .

Prova de cracking de corrosió d’estrès (SCC):

Tots els grans forjaments de 7075 (sobretot en el temperament T7351) són obligatoris sotmesos a proves de sensibilitat SCC (E . G ., test de c-ring, ASTM G38/G39) per assegurar que no es produeixi SCC als nivells d’estrès especificats .

Proves no destructives (NDT):

Prova d’ultrasons (UT): Inspecció del defecte intern 100% per a tots els forjaments grans de càrrega crítica (segons el nivell estàndard AMS 2154, la classe AA o la classe A) per assegurar cap porositat, inclusions, deslamacions, esquerdes, etc. .

Prova de penetrants (PT): Inspecció de superfície 100% (segons estàndard AMS 2644) per detectar defectes de trencament de superfície .

Prova de corrent de remolí (ET): Detecta defectes de superfície i gairebé superfície, així com la uniformitat de material .

Prova radiogràfica (RT): Inspecció de raigs X o de raigs gamma per a determinades àrees específiques per avaluar la densitat interna .

Anàlisi microestructural:

Examen metalogràfic per avaluar la mida del gra, la continuïtat del flux de gra, el grau de recristalització, la morfologia i la distribució de precipitats, especialment les característiques dels precipitats del límit del gra, garantint el compliment de la resistència i els requisits de resistència SCC .

Inspecció de qualitat dimensional i superficial:

Mesura dimensional precisa 3D mitjançant màquines de mesurament de grans coordenades (CMM) o exploració làser, assegurant la precisió dimensional i les toleràncies geomètriques de formes complexes .

Rugositat de la superfície, inspecció de defectes visuals .

Estàndards i certificacions:

Els fabricants han de ser ISO 9001, AS9100 (sistema de gestió de qualitat aeroespacial) certificat .

Els productes han de complir els estàndards aeroespacials i industrials estrictes com AMS (especificacions de materials aeroespacials), ASTM B247 (Forgedes d'aliatge d'alumini), MIL (especificacions militars) .

EN 10204 Tipus 3 . 1 o 3.2 Es poden proporcionar informes de prova de material i es pot organitzar la certificació independent de tercers després de la sol·licitud del client.

7075 Els grans forjaments d’alumini d’alumini són el material preferit per als components estructurals crítics en aeroespacial, els vaixells navals, el trànsit ferroviari i les indústries nuclear

Àrees d’aplicació primària:

Aeroespacial: Components estructurals de l'avió de càrrega primària (E . G ., Spars d'ala, grans marcs de fuselatge, puntes de desembarcament principals, pilons del motor, marcs de porta, accessoris de connexió d'alta càrrega), hubs principals del rotor de l'helicòpter, casos de transmissió .

Indústria naval: Components estructurals principals per a vaixells d’alt rendiment, bases de màster, grans connectors, sistema d’armes de navegació de vaixells components estructurals, perseguint lleugerament i alta resistència .

Trànsit ferroviari: Connectors del cos de tren d'alta velocitat, components crítics de bogie, estructures de suport del pantògraf, per a la reducció de pes i augment dels marges de seguretat .

Indústria nuclear: Suports estructurals interns per a instal·lacions nuclears, components del sistema de refrigeració, etc ., que requereixen una fiabilitat extremadament alta i una estabilitat a llarg termini dels materials .

Maquinària i equips pesants: Booms de grua gran, components de connexió crítica per a excavadores, brides de vaixells d'alta pressió .

Disseny avantatges:

Ràtio de força a pes final: Aconsegueix una reducció significativa del pes en estructures grans, millorant el rendiment dels equips i l'eficiència energètica .

Alta fiabilitat i tolerància als danys: La combinació del procés de forja i les característiques de l'aliatge 7075 proporciona una excel·lent vida de fatiga, resistència a la fractura i resistència a la fissura de la corrosió de tensió, garantint un servei segur a llarg termini de components grans sota càrregues extremes i ambients complexos .

Integració de grans formes complexes: Forging de grans matrius pot produir geometries complexes en forma de xarxa, integrant múltiples funcions, reduint els costos de recompte de peces i de muntatge, cosa que és un avantatge significatiu per als grans components estructurals integrals .

Excel·lent rendiment de fatiga: Crucial en estructures grans sotmeses a càrregues cícliques repetides .

Limitacions de disseny:

Elevat cost: El cost de matèries primeres, el cost de desenvolupament de matrius, la inversió dels equips de forja i el cost de mecanitzat de precisió són extremadament elevats, limitant la seva aplicació a les indústries generals .

Cicle de fabricació llarg: El disseny i la fabricació de morts per a forjaments grans complexos, així com els cicles de forja i tractament tèrmic multi-passos, són llargs, requerint una planificació de producció precisa .

Limitacions de mida: Les dimensions de forja estan limitades per equips de forja existents (desenes de milers de tones de premsa) .

Mala soldabilitat: Els mètodes de soldadura de fusió tradicionals generalment no s'utilitzen per a 7075 estructures de càrrega gran .

Rendiment a alta temperatura: No és adequat per a entorns operatius a llarg termini per sobre dels 120 graus .

Consideracions econòmiques i de sostenibilitat:

Aplicacions d’alt valor: Els grans forjaments de 7075 s’utilitzen principalment en camps estratègics amb exigències extremadament altes de rendiment, fiabilitat i seguretat, on el seu elevat cost es compensa amb les millores significatives del rendiment i els marges de seguretat que proporcionen .

Eficiència d'utilització de materials: La tecnologia avançada de forja de forma propera a la xarxa i el mecanitzat de precisió maximitzen la reducció de residus de materials, tot i que per a les parts grans, la bonificació de mecanitzat pot ser encara substancial .

Amabilitat mediambiental: Els aliatges d'alumini són altament reciclables, alineant -se amb els principis de fabricació verda i economia circular .

Seguretat millorada: El rendiment superior dels forjaments millora directament la seguretat dels avions, els vaixells i altres equips, que és la manifestació més alta del seu valor .
